新能源純電動汽車簡介：
純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。
純電動專用車優點：
(1)零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。
(2)能源利用率高。有研究表明，同樣的原油經過粗煉， 送**電廠發電，經充入電池，再由電池驅動汽車，其能量利用效率比經過精煉變?yōu)槠停俳?jīng)汽油機驅動汽車的要高。
(3)結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。
(4)噪聲小。在行駛過程中振動及噪聲小，車廂內外十 分安靜。
(5)原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。
(6)移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以 平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。
路面養護車產品功能特點
1、前排7噴嘴形成的高壓噴射水幕，左右15度的偏角，可有效清潔路面。
2、左右超過45度偏角的單點清淤，**限度的清除頑漬。
3、后置20米長的高壓卷盤配多種角度的清洗**，是清除小廣告的好幫手。
4、車載上裝帶動高壓泵，整套機組性能穩定可靠。
5、優質電動推桿系統，運行流暢。
產品簡介：

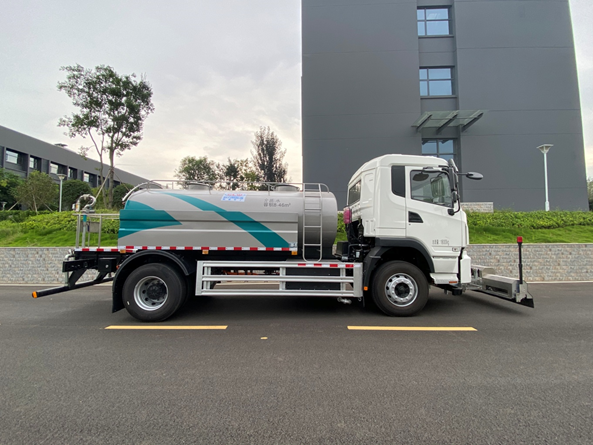

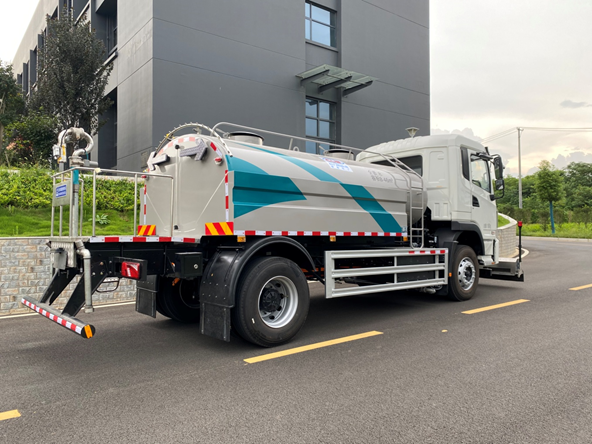

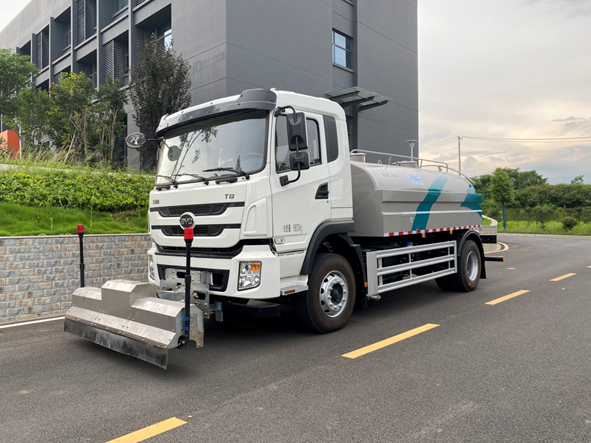

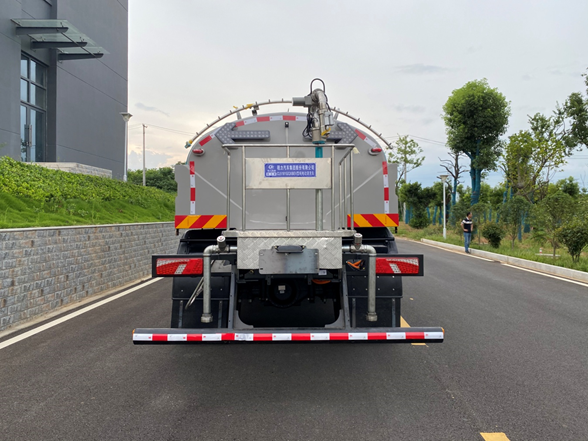

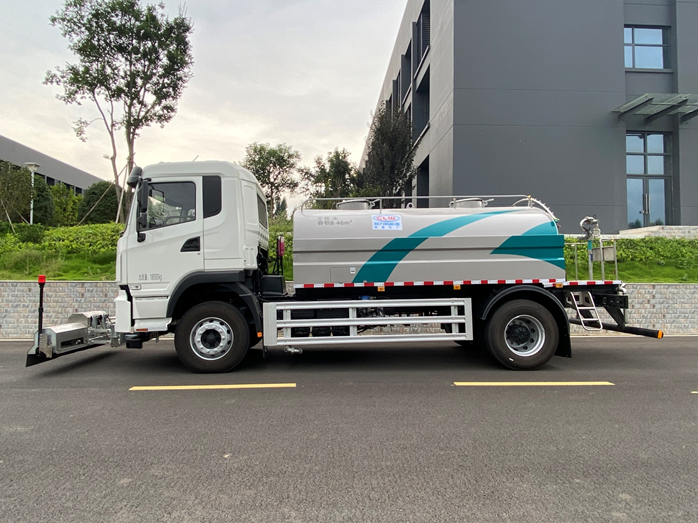

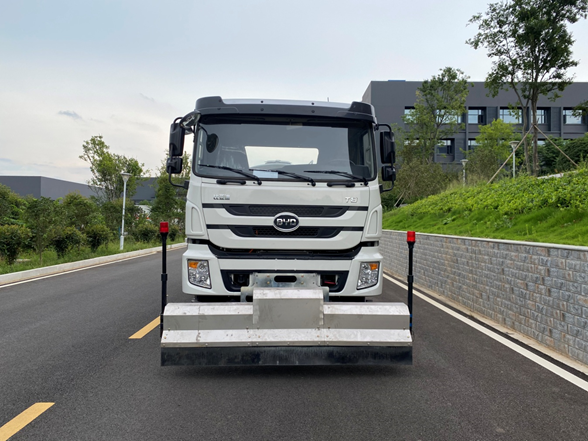

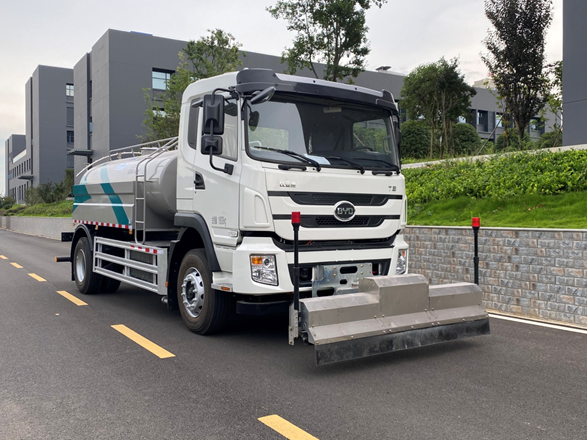

CL5182GQXBEV純電動高壓清洗車是新能源高壓清洗專用車輛，該車型選用比亞迪純電動底盤改裝，具有噪聲低、能耗低、易操作、無排放污染等特點。整車作業效率高，工況時間長，造型時尚，技術達到國內**水平。
性能特點：
● 高低壓水泵均采用電機驅動，沖洗壓力無極可調，實現提升效率、節能降耗、綠色環保的要求.● 配備前置高壓清洗，通過左右角度及位置調節實現高效清洗
產品簡述
1.1 產品簡述
程力汽車股份有限公司環衛車系列比亞迪純電動路面清洗車是我公司自行設計開發、具有自主知識產權、國際**技術水平的新一代路面、路沿清洗、及噴霧降塵的專用設備。該款清洗車結合了低壓及高壓清洗的功能，將路面的頑固附著物由高壓噴水桿噴出的水流沖起，具有綠色環保、功能齊全、設計合理、能耗低、清洗范圍廣、使用壽命長等特點。
1.1 使用場景
1.城市道路、高速公路、廣場、機場、碼頭、隧道、橋梁、隔離墻等路面、路沿的清潔工作
2.工地、廠區等干道的清洗、清掃。
2、產品性能特點
洗掃車詳細技術說明：
整車配置
2.1、產品性能特點
l 比亞迪純電動路面清洗車是一種雙水泵清洗車，是在標準純電動二類底盤的基礎上，加裝高壓沖洗系統、低壓沖洗系統，由機械、液壓、電器三部分合為一體的專用沖洗作業車。
l 本車具有**的高、低壓兩套水路系統，為清洗車工作提供壓力水源。其工作原理是：利用高壓水泵產生的高壓水，經噴水架的高壓噴嘴噴出，利用高壓水流的動能，以高壓力、低流量的方式清洗，強力去污，高效節水，能將路面的陳舊污漬清洗干凈；或高壓水經左（右）角噴噴出，清洗路緣、人行道及護欄隔離區；使用高壓噴**還可清洗路標、廣告牌、高架路等；噴霧系統具有強大的噴霧降塵、噴撒空氣消毒劑及調節空氣濕度功能。
l 高壓水泵由底盤電機→傳動軸→皮帶傳動→電磁離合器→聯軸器驅動；
l 低壓水路系統，采用雙級葉輪離心泵，效率高、灑水寬度大、水**射程遠，還可選裝綠化澆灌及自吸功能。低壓水泵由底盤變速器取力器通過傳動軸直接傳動。
l 本車的高壓水泵、噴嘴、高壓噴**及關鍵的液壓、電氣原件均采用國際**產品，性能優良、工作可靠。
產品優勢
（1）
水箱充分利用了車載空間，容積大，可達10m3。罐體內部做防腐防銹涂層 。
（2） 專人試車；模擬各種復雜工作環境，所有壓縮發車前實物測試。
（3） 售后保障；非客戶人為損壞，任何故障無條件售后，客戶零費用解決。
（4） 無副發電機組，整車工作時噪音低。
2.3、底盤
底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：
(1)
動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；
(2)
駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；
(3)
整車輕量化設計，**總質量為18000kg；
(4)
搭載217kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；
(5)
配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。另外，比亞迪專用車上裝直接省去取力口，直接用電機帶動。
（6） 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。
（7） 底盤承載能力強：后雙胎、軸距多樣化 **爬坡度超20%，適合各種路況作業
（8） 上裝取電范圍廣，適合各類環衛車改裝
（9） 轎車化內飾及舒適性設置，電子化操控
（10） 安全可靠：配置比亞迪國內高端電池品牌
（11） 增配置：電源總開關，電池加熱系統
（12） 整車配置電量大，長時間作業無憂慮
產品主要技術參數
3.1、車型基本參數表
|
公告型號
|
CL5181GQXBEV型純電動清洗車
|
外形尺寸
|
8130，9140X2520X2670
|
|
底盤型號
|
BYD1180D8HBEVD1
|
上裝容積
|
10方
|
|
總質量
|
18000KG
|
上裝電動機額定功率
|
40KW
|
|
整備質量
|
9745KG
|
上裝每小時消耗電量
|
25KWH
|
|
軸距
|
4500MM
|
建議充電樁功率
|
120KW
|
|
輪胎
|
295/80R22.5
|
充電時間（建議功率下）
|
約2小時
|
|
軸數
|
2
|
備注：ABS型號:ABS-E;ABS生產企業:威伯科汽車**系統(**)有限公司;儲能裝置種類:磷酸鐵鋰蓄電池;儲能裝置生產企業:深圳市比亞迪鋰電池有限公司(單體),汕尾比亞迪汽車有限公司(總成);;罐體有效容積(立方米)、罐體外形尺寸:有效容積8.46立方米,罐體外形尺寸(長軸×短軸×長度)(mm):
2240×1440×3980;專用功能及裝置描述:專業裝置為水罐,噴灑裝置及**系統等,主要功能用于清洗作業;,驅動電機類型:永磁同步電動機,額定功率150kW,峰值功率180kW,整備質量與額定載質量對應關系:9745/8125,9810/8060;
|
|
底盤電機**功率
|
180 KW
|
|
電池組額定電壓
|
640 V
|
|
電池電量
|
217KWH
|
|
底盤滿載續航里程
|
210 KM
|
|
電池類別
|
磷酸鐵鋰蓄電池
|
|
電池品牌
|
比亞迪
|
|
燃料種類
|
純電動
|
|
環保
|
|
|
免征
|
|
|
|
|
|
|
|
3.2、底盤基本參數表
|
總質量
|
18000
|
|
軸距
|
4500
|
|
整車電量
|
217
|
電機**功率
|
180
|
|
整車電壓平臺（V）
|
640
|
電機型號
|
BYD-3425TZ-XS-A
|
|
**車速（km/h）
|
85
|
**爬坡度
|
30%
|
|
接近角/離去角（°）
|
18/10
|
**小轉彎半徑
|
8950
|
|
**小離地間隙
|
255
|
上裝配電功率
|
額定75kw，峰值90kw
|
|
前后橋承載
|
前橋7.5T,后橋16T
|
充電時間
|
2
|
|
續駛里程（工況法km）
|
210
|
輪胎規格
|
295/80R22.5-18PR
|
|
驅動電機
|
集成橋
|
轉向系統
|
EHPS(電動液壓助力)
|
|
充電型式
|
DC120kw
|
方向盤
|
無按鍵四幅方向盤
|
|
電池型式
|
磷酸鐵鋰電池
|
轉向管柱
|
四向可調
|
|
駐車型式
|
機械手剎
|
制動型式
|
氣壓
|
|
駕駛室型式
|
平頭平頂排半
|
制動器
|
前后鼓式
|
|
駕駛室翻轉型式
|
手動
|
輪胎
|
無內胎子午線輪胎
|
|
駕駛室懸置
|
四點螺旋彈簧全浮式
|
車窗
|
電動
|
3.3、整車專用參數表
|
箱體參數
|
箱體厚度 /涂層
|
5mm
|
|
箱體容積
|
10m3
|
|
罐體材質
|
Q235碳鋼
|
|
上裝電機
|
類型
|
永磁同步電機
|
|
冷卻方式
|
水冷
|
|
|
|
|
|
專用性能參數
|
管路直徑
|
主管路65#，副管路50#
|
|
|
驅動方式
|
永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。
|
|
|
水箱容積( m3 )
|
10
|
|
|
高壓清洗寬度
|
2000-3000
|
|
|
高壓清洗作業速度(km/h)
|
3-15
|
|
|
**清洗能力(m2/h)
|
50000
|
|
|
低壓水泵
|
型式
|
雙級葉輪離心式
|
|
品牌
|
威龍
|
|
型號
|
80QZB(F)-60/90；50/110（選用）
|
|
揚程
|
90m；110m
|
|
轉速
|
1480r/min
|
|
低壓沖洗
|
前沖寬
|
24
|
|
后灑寬度
|
10
|
|
平臺高炮射程
|
≥40
|
|
低壓沖洗作業速度(km/h)
|
15-30
|
|
**沖洗能力(m2/h)
|
700000
|
|
卷盤（m）
|
20
|
|
|
作業時間
|
0.5-2
|
|
|
作業噪聲
|
< 88 符合GB7258規定
|
|
|
高壓水泵
|
噴水形式
|
高壓霧狀
|
|
|
主要元件組成
|
高壓泵、水過濾器、管路、不銹鋼噴架、高壓噴嘴等
|
|
|
高壓水泵
|
GTM
|
|
|
安裝位置
|
高壓
|
駕駛室前置噴水架、卷盤
|
|
|
低壓
|
駕駛室下前沖、平臺高炮、后灑
|
|
|
**型式
|
電子**，一鍵操作
|
|
|
|
|
|
|
|
|
|
【整車公告技術參數】
|
|
產品**
|
程力牌
|
公告批次
|
337
|
|
產品名稱
|
程力牌CL5181GQXBEV型純電動清洗車
|
|
總質量
|
18000n
m
|
罐體容積(m3)
|
|
|
額定質量
|
8125,8060
|
外形尺寸
|
8130，9140X2520X2670
|
|
整備質量
|
9745,9810
|
貨廂尺寸
|
XX
|
|
額定載客(人)
|
|
準拖掛車總質量
|
|
|
駕駛室準乘人數(人)
|
2
|
鞍座**載質量
|
|
|
接近角/離去角(°)
|
18/10
|
前懸/后懸
|
1440/2190
|
|
軸荷
|
6650/11350
|
**車速(km/h)
|
85
|
|
備注：
|
備注：ABS型號:ABS-E;ABS生產企業:威伯科汽車**系統(**)有限公司;儲能裝置種類:磷酸鐵鋰蓄電池;儲能裝置生產企業:深圳市比亞迪鋰電池有限公司(單體),汕尾比亞迪汽車有限公司(總成);選裝部件名稱及其相關描述:隨底盤選裝鋁制輪輞、黑底LOGO;該車可選裝后自動水炮,鴨嘴,對沖,高壓清洗系統,小型噴灑系統,自吸,卷盤,后回水管路;所用材料材質、連接方式以及后部防護裝置的主要尺寸參數(斷面尺寸和離地高度):側防護裝置的材質為鋁合金100,連接方式為螺栓連接;后部防護裝置的材料為Q235,連接方式為螺栓連接,圓柱體,截面直徑為120mm,離地高度為450mm;罐體有效容積(立方米)、罐體外形尺寸:有效容積8.46立方米,罐體外形尺寸(長軸×短軸×長度)(mm):
2240×1440×3980;專用功能及裝置描述:專業裝置為水罐,噴灑裝置及**系統等,主要功能用于清洗作業;其他說明:配置前噴水架時,前伸量為1010mm,整車長為9140mm;選裝不帶前噴水架時整車長為8130mm;質量參數變化在3%內可忽略不計,驅動電機類型:永磁同步電動機,額定功率150kW,峰值功率180kW,整備質量與額定載質量對應關系:9745/8125,9810/8060;
|
|
【底盤技術參數】
|
|
底盤型號
|
BYD1180D8HBEVD1
|
底盤名稱
|
|
|
**名稱
|
|
生產企業
|
|
|
軸數
|
2
|
輪胎數
|
6
|
|
軸距
|
4500
|
|
輪胎規格
|
295/80R22.5
|
|
鋼板彈簧片數
|
3/3+2
|
前輪距
|
2070
|
|
燃料種類
|
|
后輪距
|
1870
|
|
排放依據標準
|
|
|
發動機型號
|
發動機生產企業
|
發動機排量
|
發動機功率
|
|
BYD-3425TZ-XS-A
|
|
-
|
180
|
|
企業名稱
|
程力專用汽車股份有限公司
|
|
|
|
|
|
|
|
|
|
|
產品主要結構
4.1、整車基本結構分解
